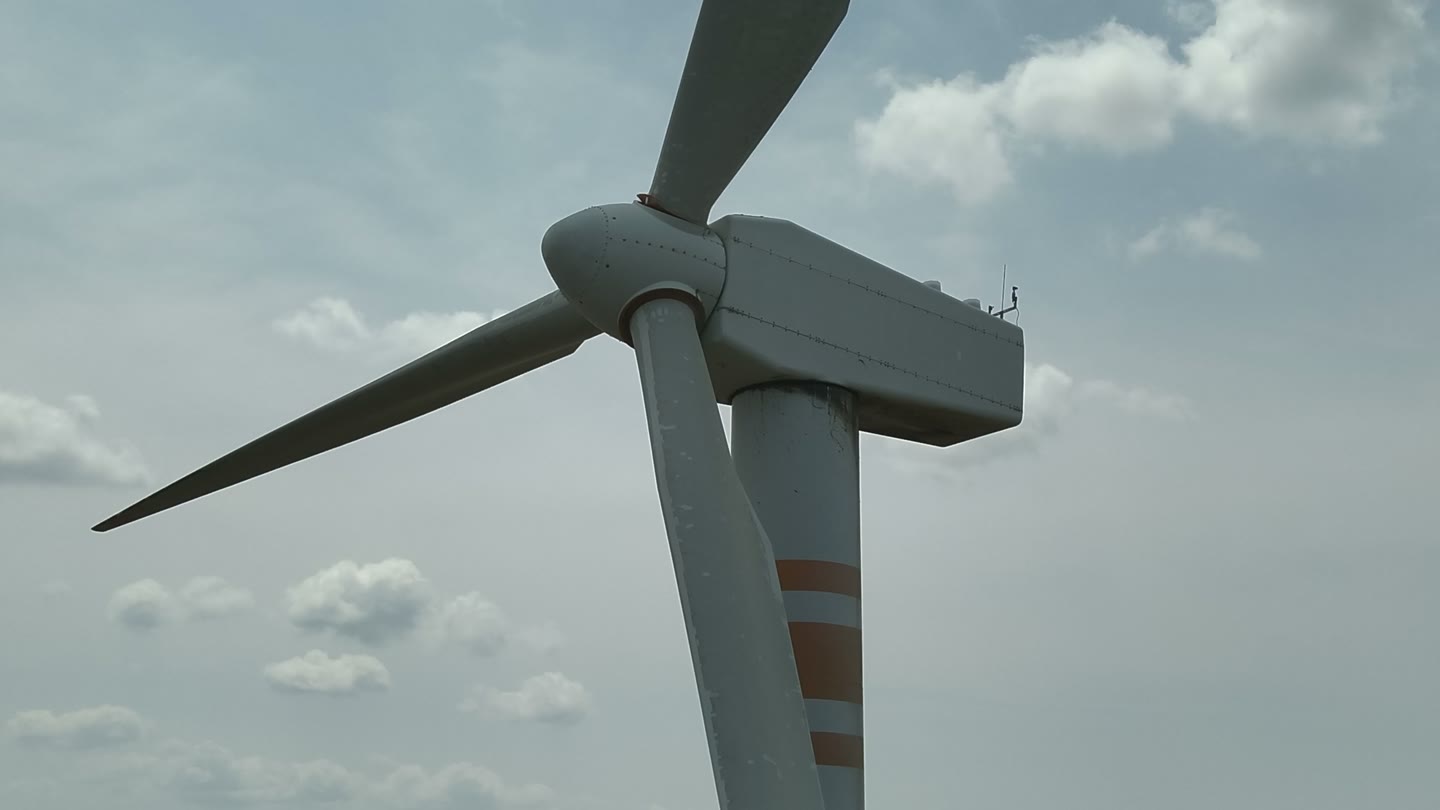

Inspección termográfica del aerogenerador y caracterización del emplazamiento: recurso eólico, relieve y entorno espectral.
A la izquierda, el recorrido aéreo real: arrastre para orbitar entre las 421 posiciones del vuelo y alterne a la vista térmica, anclada 1:1 a cada fotografía. A la derecha, el modelo tridimensional (Gaussian Splatting) con las anomalías detectadas marcadas sobre la estructura — toque una para ir al hallazgo.

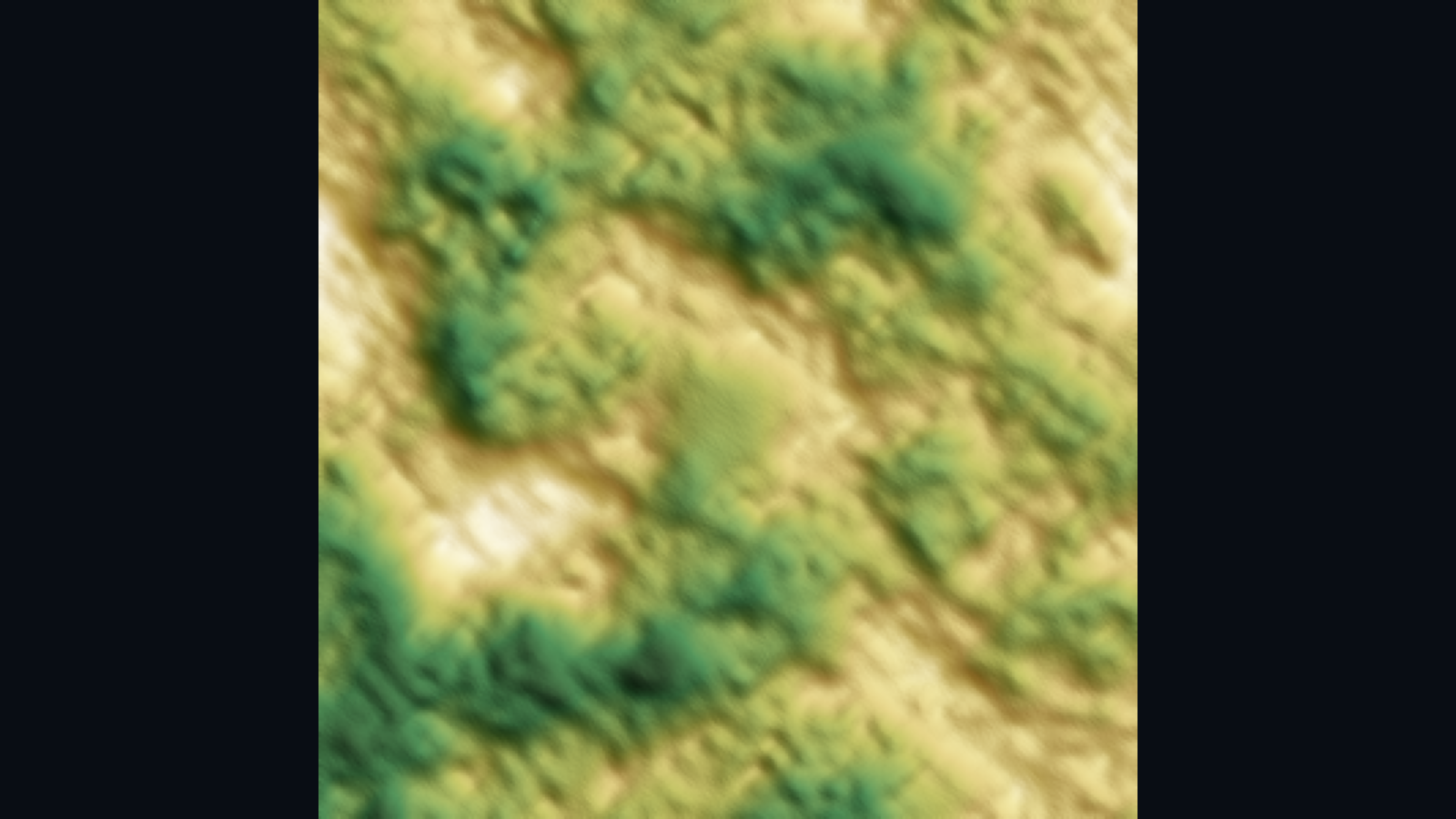

Reconstrucción tridimensional del entorno inmediato de la estructura (radio ≈ 100 m). Las curvas de nivel se trazan sobre la superficie reconstruida y describen las discrepancias del relieve local. Active o desactive las capas; arrastre para orbitar.
La torre se levanta en la planicie de Santo Domingo Ingenio, en el Istmo de Tehuantepec: el corredor donde el aire del Golfo se canaliza entre sierras y cae, acelerado y persistente, sobre el Pacífico.
Es un terreno bajo y abierto al pie de la Sierra Madre, leído aquí desde el aire y desde una década de registros atmosféricos. El resultado es un retrato preciso del lugar: su forma, su exposición y su energía.
El régimen es marcadamente del norte: una sola familia de direcciones concentra la mayor parte del tiempo y de la energía. Para una turbina, esto significa una orientación de rotor estable y un aprovechamiento alto y predecible.

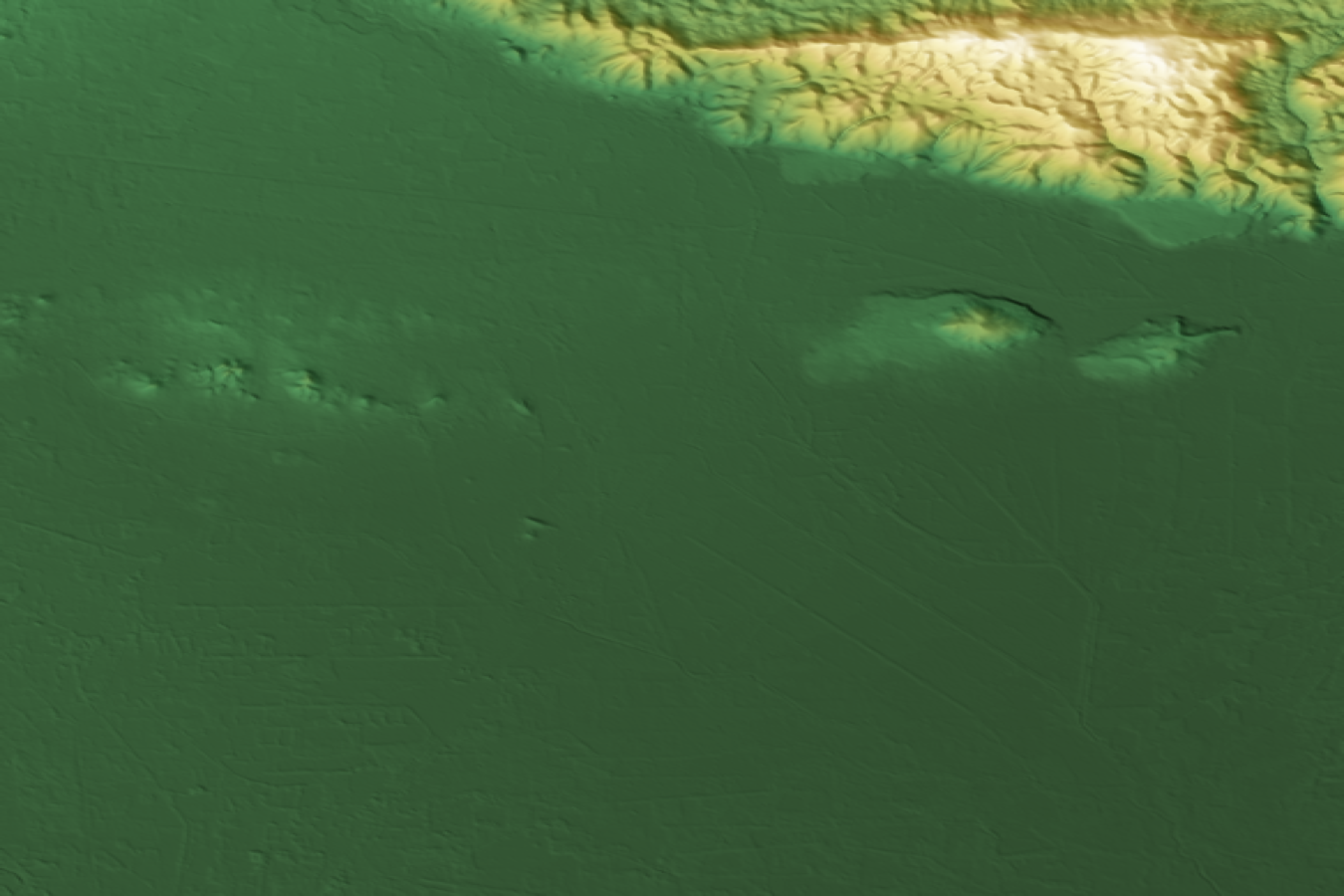

Al pie de la sierra, una planicie de pendientes suaves. Las curvas de nivel dibujan el embudo natural —el paso de Chivela— que ordena el viento dominante y define la exposición del emplazamiento.

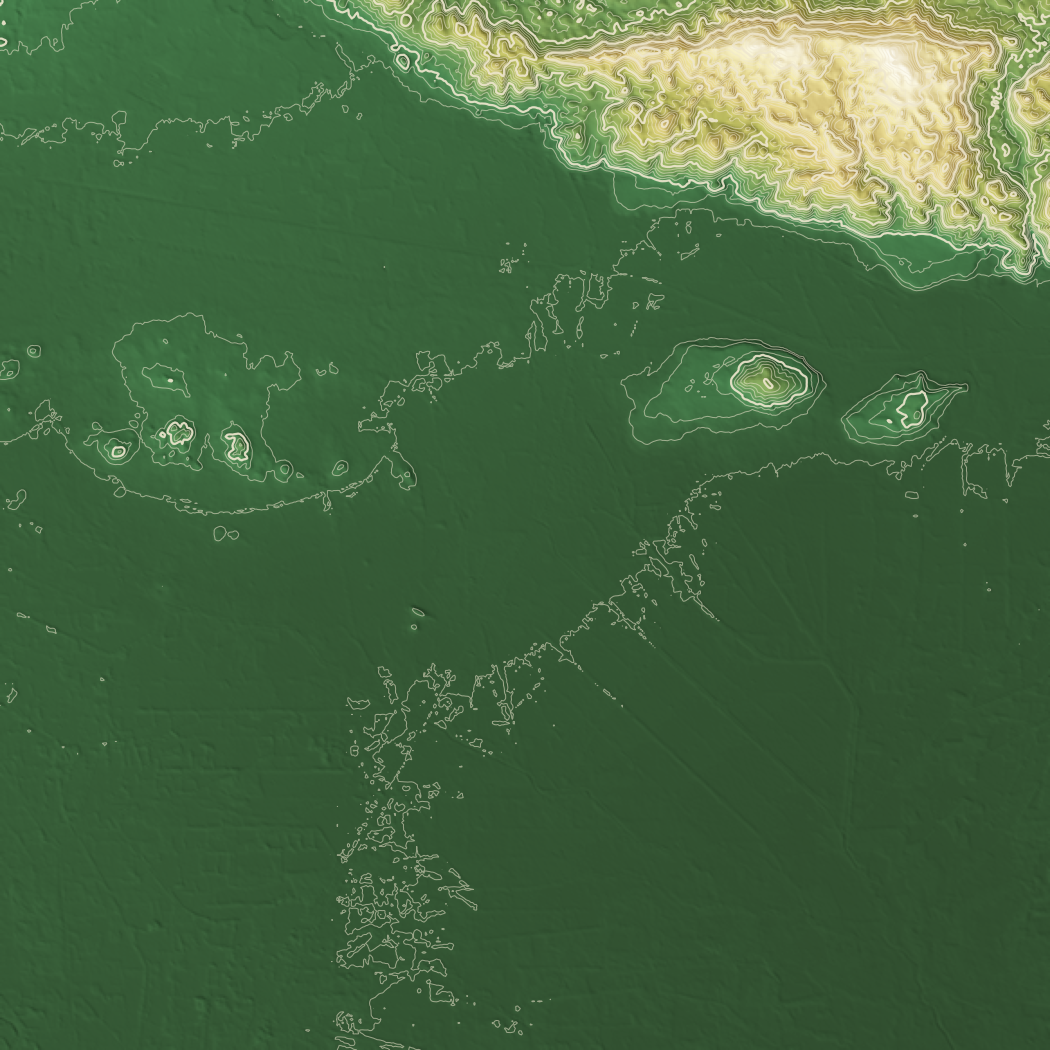

Curvas de nivel del modelo de elevación regional (Copernicus, 30 m), en metros sobre el nivel del mar. La estructura se asienta en una planicie a ≈ 27 m que asciende, por encima de los 700 m, hacia las sierras del noreste del corredor.
Ese desnivel define el corredor: el aire del Golfo se canaliza por el paso de Chivela y cae acelerado sobre la planicie. El relieve de detalle del emplazamiento —radio ≈ 100 m— se examina en el modelo tridimensional de la sección anterior; a esa escala el terreno es, a efectos prácticos, plano.
Una lectura de atlas: la torre, su entorno inmediato y las capas que componen el emplazamiento —relieve, curvas y trayectoria del levantamiento aéreo.
Cada hallazgo confronta la imagen radiométrica con la visible. La diferencia de temperatura (ΔT) frente al entorno revela puntos calientes, fríos y derrames de lubricante invisibles a simple vista. Inspección con dron térmico — 421 pares térmica + RGB.
Análisis multiespectral Sentinel-2 (escena del 15 jun 2026) en un radio de ≈ 1,4 km en torno al aerogenerador. Se detectaron cinco anomalías georreferenciadas: cuatro de hidrocarburos (SWIR) —dos de severidad crítica— y una de óxidos de hierro. Cada detección se documenta con su recorte de banda espectral y su tile satelital ESRI a la coordenada GPS exacta.
Nota de alcance: las detecciones más próximas (S3, S4) se ubican a ≈ 100–190 m del aerogenerador, sobre el camino de acceso y las parcelas contiguas al pad; las restantes quedan a 450–520 m, dentro del corredor de turbinas del parque. Nivel de riesgo global de la escena: NORMAL, con seguimiento puntual de las zonas SWIR.
